[MRTK 기능 공부] Solver

MRTK 에서 솔버란 ?



https://docs.microsoft.com/ko-kr/windows/mixed-reality/mrtk-unity/features/ux-building-blocks/solvers/solver?view=mrtkunity-2021-05

솔버 개요 - Mixed Reality Toolkit

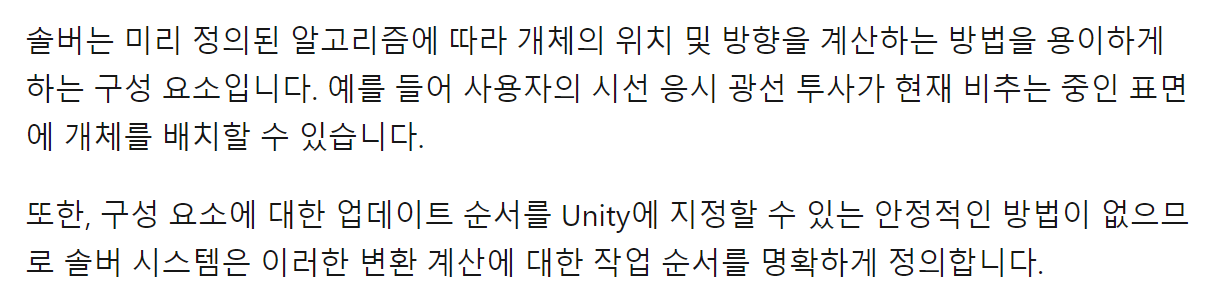

미리 정의된 알고리즘의 따라 개체의 위치 및 방향을 계산하는 방법을 용이하게 한 구성요소임



MRTK Solver 예제에는 5개 정도의 예제가 존재



--------

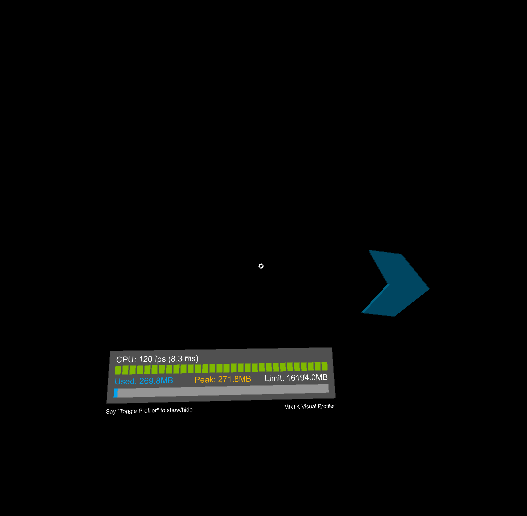

DirectionallndicatorSolver

방향성을 가지고 있는 오브젝트를 만들기.



현재 컵을 타겟으로 하고 있기 떄문에 컵으로 방향이 향하고있음

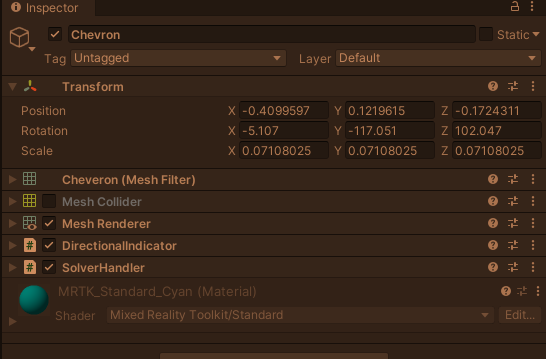

두 가지 CS 가 달려있음

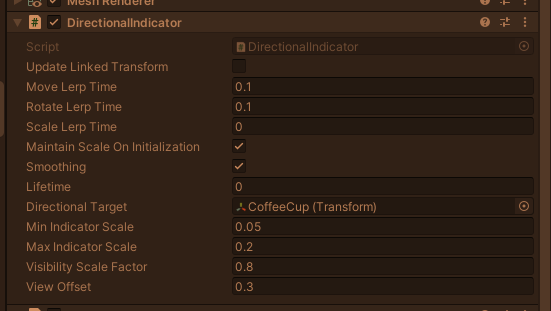

핵심은 DirectionlIndicator 스크립터임 (Foundation 툴킷에 있음)





DirectionalTarget 은 쫒아가게 하는 타겟의 vector3 (transfrom) 값을 넣어주는 것



헤드 마운트 앞으로 따라게가 SolverHandler가 헤드로 되어있음



-----

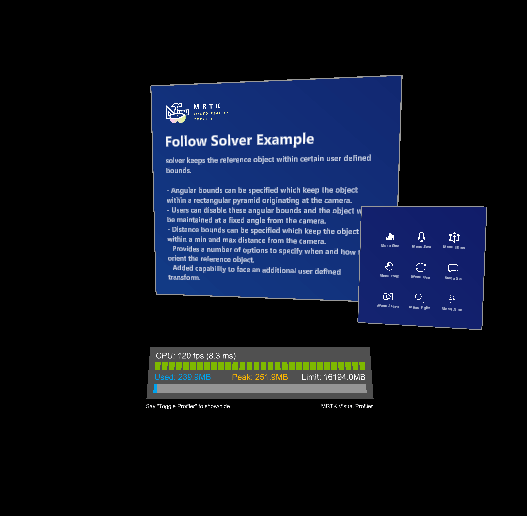

FollowSolver

특정 물체가 쫒아가게 하고, Follow 스크립터 (SDK 내장)로 통해서 쫒아가는

로테이션,거리, 방향을 정해줄 수가 있음

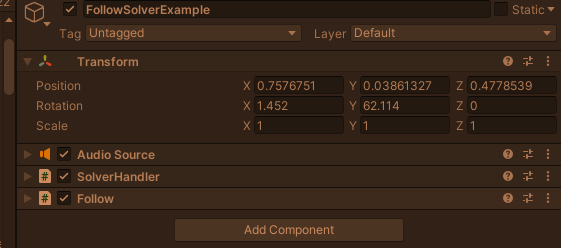

핵심은 2가지

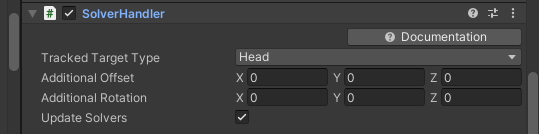

SolverHandler를 이용해서 헤드에 고정 시켜주고,

Follow를 통해서 로테이션, 거리, 방향을 정해준다.



----

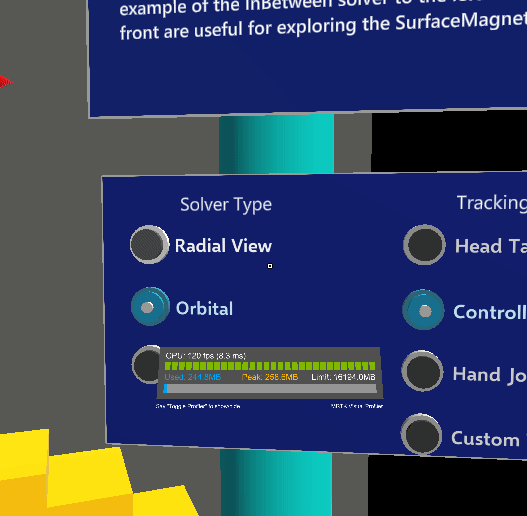

Sovler Type 과  Tracking Type



Solver 타입은 오브젝트가 붙는 타입을 바꾸는것 같고

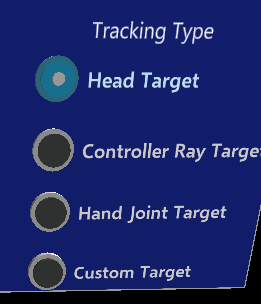

Tracking 타입은 오브젝트가 따라다니는 타입을 바꾸는 것 같음



솔버 타입은 3가지가 있고

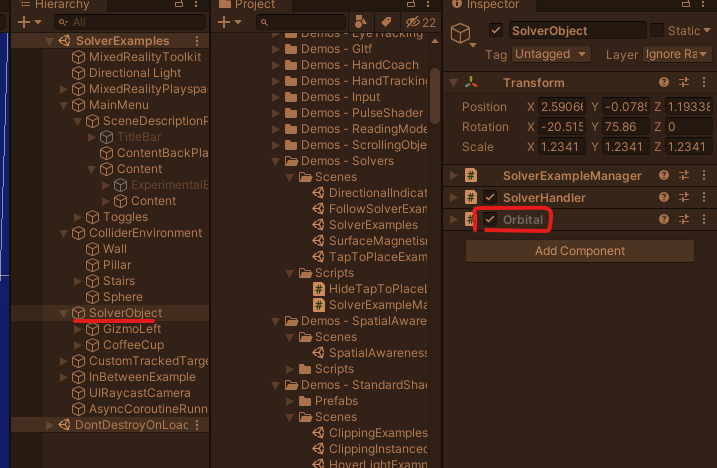

Radial 스크립터



Orbital 스크립터



Surface 기준으로 붙는 Surface Magnetism 스크립터가 있다.

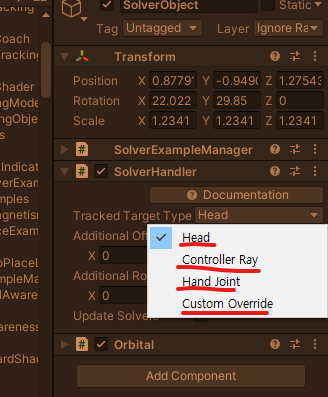

트래킹 타입은 SolverHandler에 타겟 타입에 따라 바꿔준다.





-------

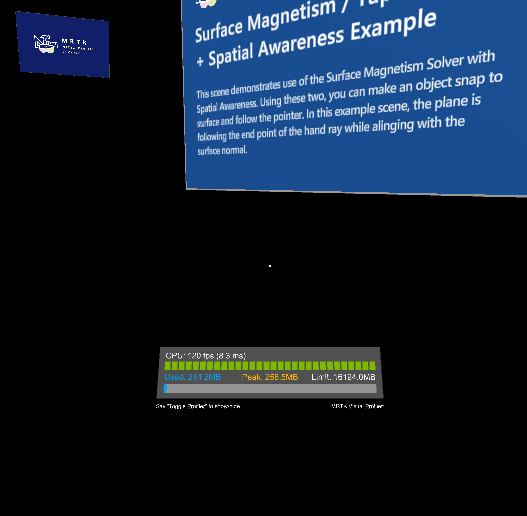

Spatial Awareness 와 Surface Magnetism 를 이용하여서



실제 공간에 오브젝트 붙게 하기

(실제 MR를 끼면 더 정확하게 보이겠지만, 지금은 그냥 설명서 벽에 붙이겠음)









붙는 오브젝트의 3가지 스크립터가 붙어있음

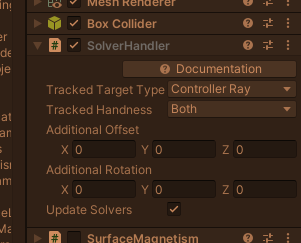

먼저 SolverHandler는 Controller Ray로 되어있어서 손을 키면 나오는 레이에 트래킹이 되어있다.



SurfaceMagnetism 는 물체에 붙게 해주는 스크립터 임



Tap To Place 는 물체를 배치시켜주는 스크립터



-------

TapToPlace



TapToPlace는 말그대로 탭하고 플레이스 시키는 것이다.



https://docs.microsoft.com/en-us/windows/mixed-reality/mrtk-unity/features/ux-building-blocks/solvers/tap-to-place?view=mrtkunity-2021-05

Tap to place - Mixed Reality Toolkit



샘플씬에는 크게 3가지로 TapToPlace 하는 방법이 있다.



첫 번쨰는 Tracked를 Controller Ray로 하고 TapTo 하는 것





SolverHandler가  Controller Ray 라서 손을 키면 나오는 콘트롤레이에 물체가 따라가고 ->

탭을 하면 Place한다.

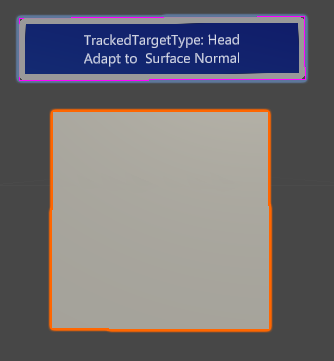

두 번쨰는  타겟은 Head를 따라오게하고,

Surface Normal에 위치시키게 하는것,



첫 번쨰는 그냥 Tap To Palce를 하게 되지만, 이것의 가장 큰 차이점은 면의 노멀값으로 붙게하는 것

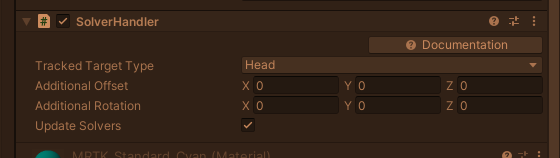

먼저 SolverHandler 는 Head로 위치하게한다.

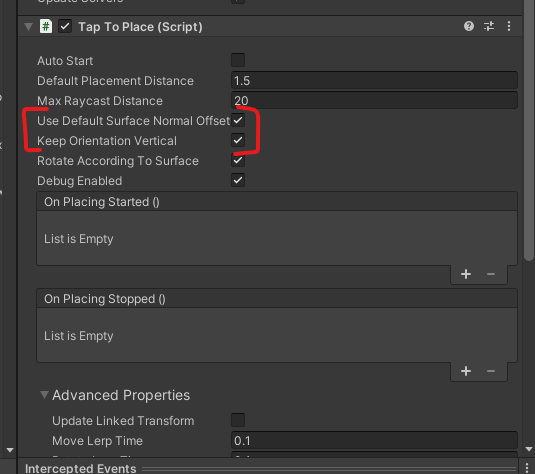

TapToPlace에서 UseDefaultSurfaceNormal Offset에 체크

Keep Orientation Vertical에 체크를 해주면 surface 에 붙게된다.

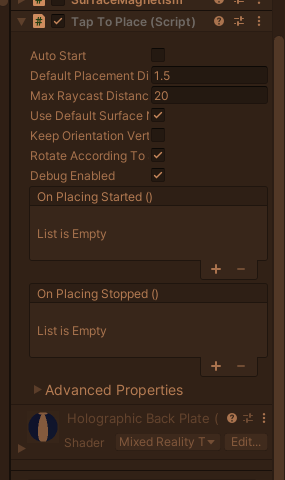

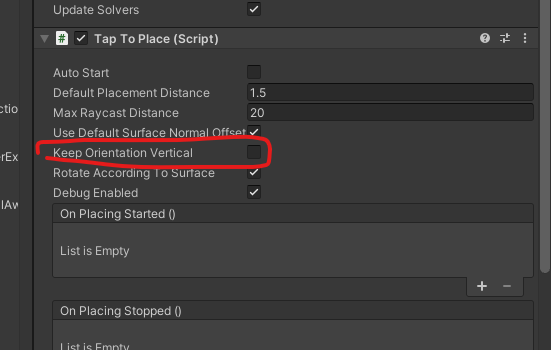

세 번쨰는 두번쨰와 거의 동일하나



TapToPlace에서 KeepOrientationVertical 체크를 풀어줬기 떄문에

물체에 붙을때 붙는 물체 따라서 로테이션값이 바뀐다.
