0507 _ 툰쉐이더 _ 음영을 계단식 -> 2pass 로 외곽 만들어준다.

텍스쳐 한 장을 받는 쉐이더 스크립터를 만들어준다.





Toon 으로 커스텀 라이트를 만들어준다.



Shader "Custom/Test"
{
    Properties
    {
        _MainTex ("Albedo (RGB)", 2D) = "white" {}
    }
    SubShader
    {
        Tags { "RenderType"="Opaque" }
        LOD 200

        CGPROGRAM
        #pragma surface surf Toon noambient

        #pragma target 3.0

        sampler2D _MainTex;

        struct Input
        {
            float2 uv_MainTex;
        };


        void surf (Input IN, inout SurfaceOutput o)
        {
            fixed4 c = tex2D (_MainTex, IN.uv_MainTex);
            o.Albedo = c.rgb;
            o.Alpha = c.a;
        }

        float4 LightingToon(SurfaceOutput s, float3 lightDir, float atten)
        {
            return float4(1,0,0,1);
        }
        ENDCG
    }
    FallBack "Diffuse"
}





----



하프램버트를 적용시켜준다. (제일 어두운 부분이 0.5)







라이팅툰 안에 if문을 써 줄 수 있다.

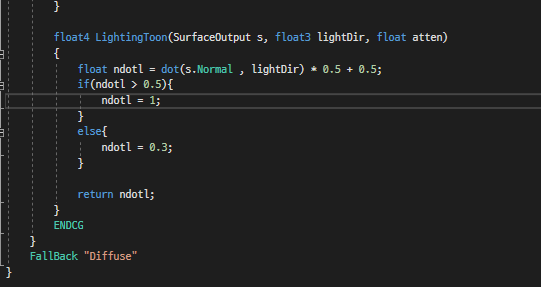

2단계로 쪼개는 것

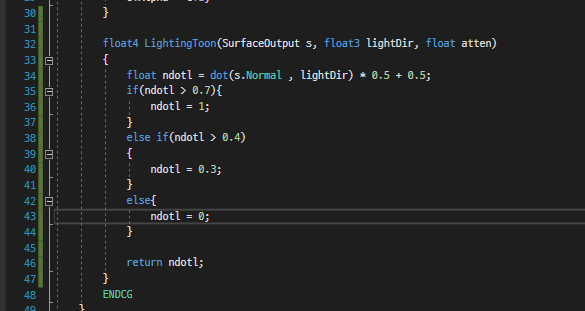

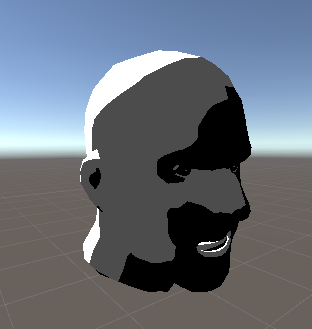

3단계로 쪼갤 수도 있다 .







if 문을 쓰면 너무 길어진다.

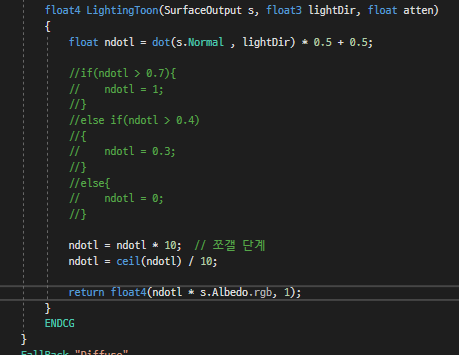

똑같은 공식이 있다.



--

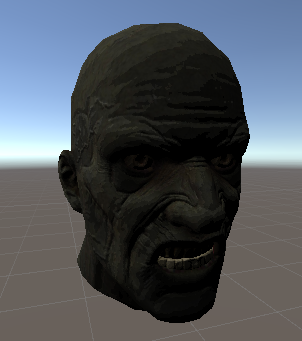

알베도 적용





---

범프 추가



Shader "Custom/Test"
{
    Properties
    {
        _MainTex ("Albedo (RGB)", 2D) = "white" {}
        _Normal ("_Normal (RGB)", 2D) = "white" {}
    }
    SubShader
    {
        Tags { "RenderType"="Opaque" }
        LOD 200

        CGPROGRAM
        #pragma surface surf Toon noambient

        #pragma target 3.0

        sampler2D _MainTex;
        sampler2D _Normal;

        struct Input
        {
            float2 uv_MainTex;
            float2 uv_Normal;
        };


        void surf (Input IN, inout SurfaceOutput o)
        {
            fixed4 c = tex2D (_MainTex, IN.uv_MainTex);
            o.Normal = UnpackNormal(tex2D(_Normal,IN.uv_Normal));
            o.Albedo = c.rgb;
            o.Alpha = c.a;
        }

        float4 LightingToon(SurfaceOutput s, float3 lightDir, float atten)
        {
            float ndotl = dot(s.Normal , lightDir) * 0.5 + 0.3;

            //if(ndotl > 0.7){
            //    ndotl = 1;
            //}
            //else if(ndotl > 0.4)
            //{
            //    ndotl = 0.3;
            //}
            //else{
            //    ndotl = 0;
            //}

            ndotl = ndotl * 10;  // 쪼갤 단계
            ndotl = ceil(ndotl) / 10;

            return float4(ndotl * s.Albedo.rgb, 1);
        }
        ENDCG
    }
    FallBack "Diffuse"
}

------



겉에 외곽선도 넣어보자.

외곽선을 넣을러면, 1pass에 외곽 2pass에 텍스쳐링이 들어가야한다.



Shader "Custom/Test"
{
    Properties
    {
        _MainTex ("Albedo (RGB)", 2D) = "white" {}
        _Normal ("_Normal (RGB)", 2D) = "white" {}
        _Thickness("LineThick", Float) = 0.0035
    }
    SubShader
    {
        Tags { "RenderType"="Opaque" }
        LOD 200

        Cull Front

        CGPROGRAM
        #pragma surface surf NoLight vertex:vert

        #pragma target 3.0

        sampler2D _MainTex;
        float _Thickness;

        void vert(inout appdata_full v){
            v.vertex.xyz = v.vertex.xyz + v.normal.xyz * _Thickness;
        }
        struct Input
        {
            float2 uv_MainTex;
            float4 color:COLOR;
        };


        void surf (Input IN, inout SurfaceOutput o)
        {
            fixed4 c = tex2D (_MainTex, IN.uv_MainTex);
            o.Emission  = float4(1,0,0,1);
            o.Alpha = c.a;
        }

        float4 LightingNoLight(SurfaceOutput s, float3 lightDir, float atten)
        {
            return float4(0,0,0,1);
        }
        ENDCG

        Cull Back
        CGPROGRAM
         #pragma surface surf Toon noambient
         #pragma target 3.0

         sampler2D _MainTex;
         sampler2D _Normal;

          struct Input
        {
            float2 uv_MainTex;
            float2 uv_Normal;
        };


        void surf (Input IN, inout SurfaceOutput o)
        {
            fixed4 c = tex2D (_MainTex, IN.uv_MainTex);
            o.Normal = UnpackNormal(tex2D(_Normal,IN.uv_Normal));
            o.Albedo = c.rgb;
            o.Alpha = c.a;
        }

        float4 LightingToon(SurfaceOutput s, float3 lightDir, float atten)
        {
            float ndotl = dot(s.Normal , lightDir) * 0.5 + 0.3;

            ndotl = ndotl * 10;  // 쪼갤 단계
            ndotl = ceil(ndotl) / 10;

            return float4(ndotl * s.Albedo.rgb, 1);
        }
        ENDCG
    }
    FallBack "Diffuse"
}
